Kinetic Architecture 3가지 프로젝트 소개

Kinetic Architecture



Kinetic이란?

'움직임'을 의미하는 그리스어 '키네시스(Kinesis)'에 어원을 둔다. 동력에 의해 움직이는 것을 의미한다.



구조물의 일부가 움직일 수 있도록 설계되는 개념이다. 건축에서 주로 Facade가 움직이거나 구조물 일부가 움직임으로 변화를 준다. 심심한 건축의 파사드에 변화를 주기 위해 적용을 하고, 빛의 양을 조절하는데도 사용한다. 대표적인 Kinetic 건축물 3가지 프로젝트를 소개한다.



1. Woolbeding Glasshouse

©Hufton+Crow

[기본정보]

• 건축가: Heatherwick Studio
• 건축면적: 141㎡, 높이: 15m
• 건축연도: 2022년 (3년 소요)
• 위치: Woolbeding Gardens, West Sussex, UK
• Client: National Trust, The Woolbeding Charity
• 비용: 580만 파운드 (한화 약 92억)

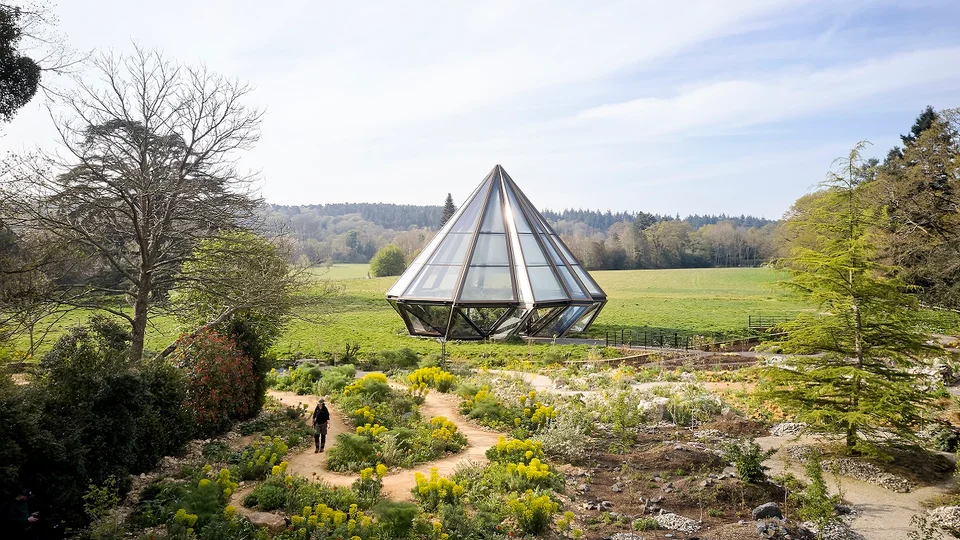

2022년도 6월, 가장 최근에 완공된 키네틱 건축물이다. 영국 Woolbeding 정원에 유리하우스를 만드는 것을 목표로 한 프로젝트로, 유리하우스가 열리고 닫히게 움직이도록 설계되었다. 식물이 햇빛과 환기가 가능하도록 유압 메커니즘을 통해 열리고 닫히는데, 열 때까지 4분이 소요된다. 유리하우스 내부의 아열대 종들을 보호하기 위한 장치로 기능한다.



©Hufton+Crow

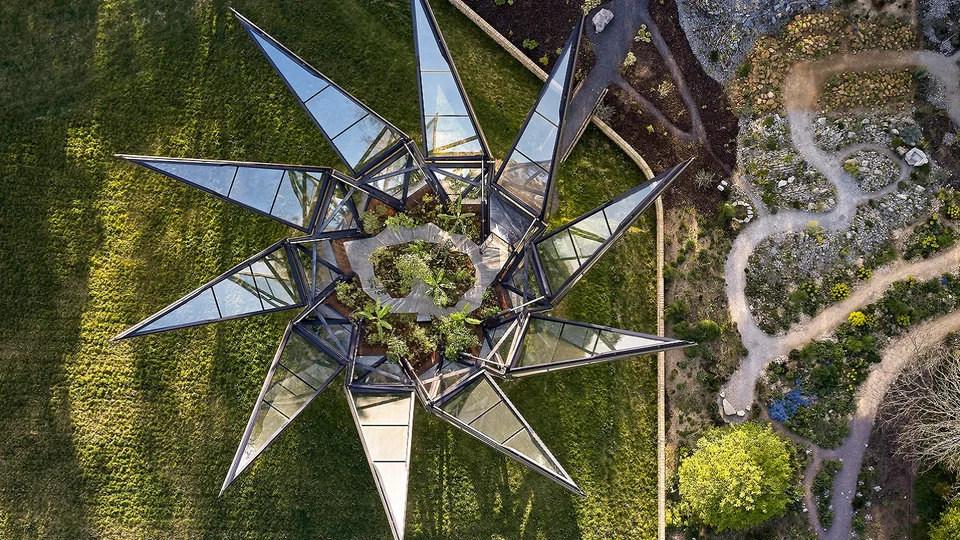

외부는 유리와 알루미늄의 10개의 강철 꽃받침으로 구성되어있다. 닫혀있을 때는 보석같은 꽃봉오리 형태를 보이고 열리면 왕관 형태의 공간이 만들어진다. 유리하우스 디자인은 빅토리아 시대의 장식인 'Victorian ornamental Terrarium'에서 영감을 받았다고 한다.



가장 키네틱을 잘 활용한 건축물이라고 생각이 든다. 기능과 미를 적절하게 조화시켰고, 단순히 외관이 예쁘려고 키네틱을 한 것이 아니라 실제로 '기능'을 하게 하기 위해 적용한 것이 좋았다. 또한 외부 환경에 따라서 열리고 닫히는 것이 자연과 하나가 된 느낌을 주는 듯하다.





참고자료

The Woolbeding - Website





2. Bund Finance Centre

© Laurian Ghinitoiu

[기본정보]

• 건축가: Foster + Partners, Heatherwick Studio
• 건축면적: 420,000㎡
• 건축연도: 2017년 완공
• 목적: 문화센터
• 위치: Shanghai, China



Foster + Partners와 Heatherwick Studio가 공동으로 설계한 Bund Finance Center은 상하이 해안가를 활성화시키기 위해 발전되었다. 구시가지와 새로운 금융지구 사이를 연결하는 역할을 하는 건축물이다.

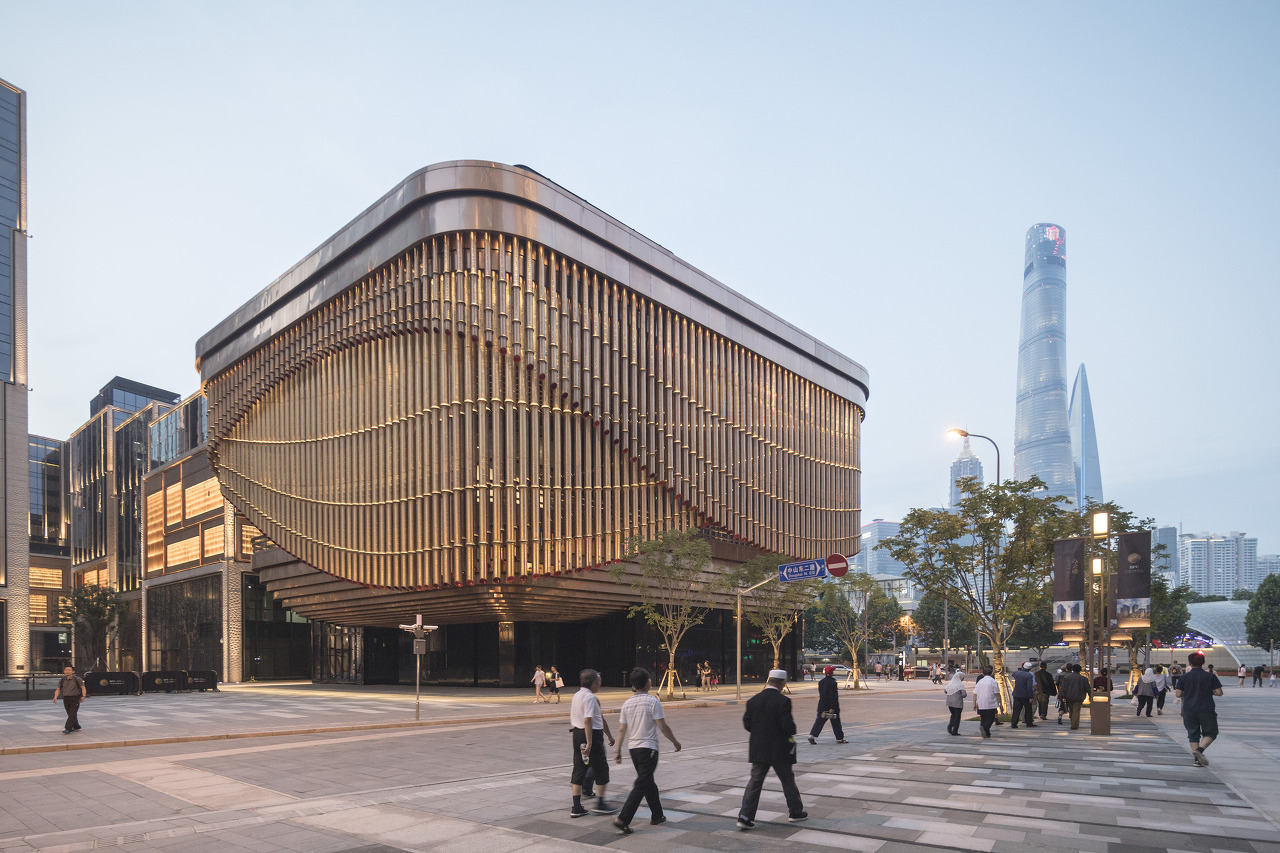

국제 예술과 문화 교류를 위한 플랫폼과 브랜드 행사, 제품 출시 및 기업 기능을 위한 장소로 생각되는 문화 센터다. 건물은 움직이는 베일로 둘러싸여 있고, 건물의 변화하는 용도에 적응하고 발코니에서 무대를 드러내며 도시를 조망한다. 675개의 개별 마그네슘 합금 'Tassels' 층으로 구성되어있다. 태슬의 길이는 약 2m에서 16m까지 다양하기 때문에 각 트랙이 독립적으로 움직일 때 계속해서 다른 시각적 효과를 보여준다.



8개의 빌딩으로 이루어져 있고 사무실과 호텔, 문화센터 및 다양한 소매 공간을 결합하고 있으며 모두 조경된 공공 광장을 중심으로 배치되어 있다.



[도면]

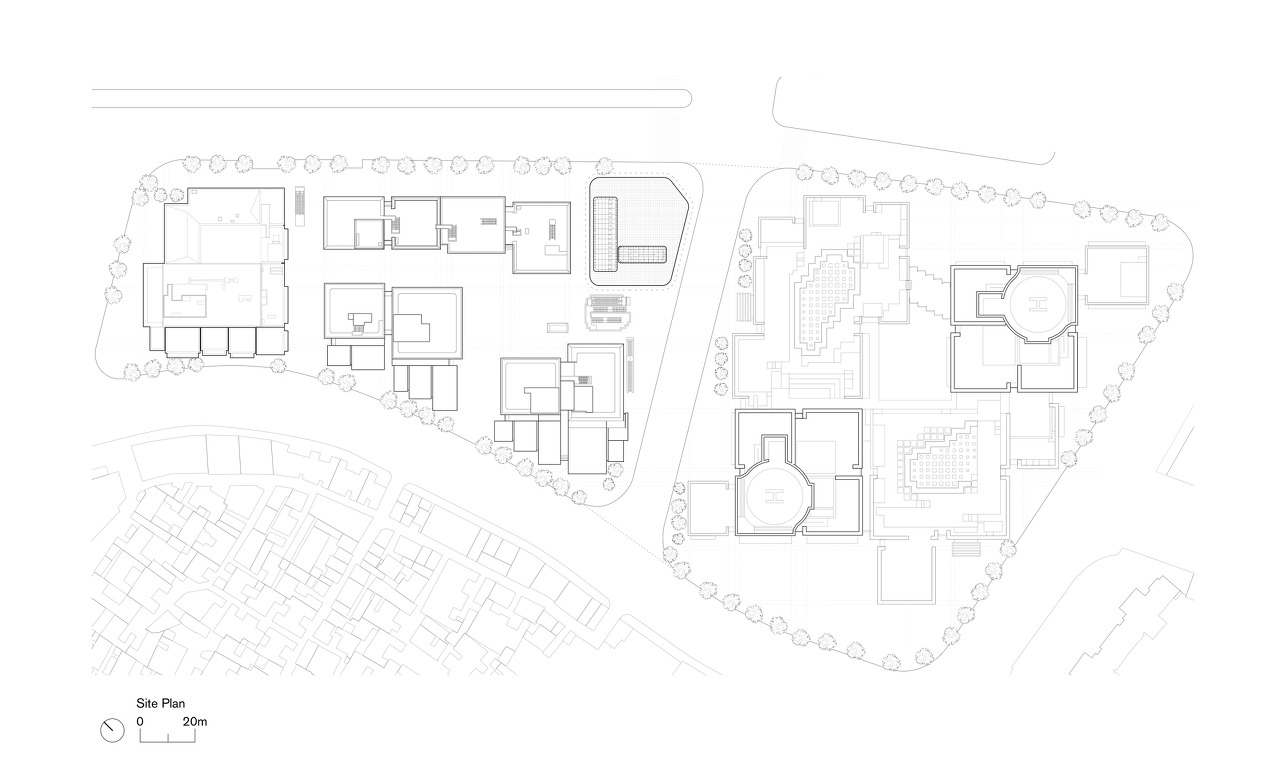

Site Plan

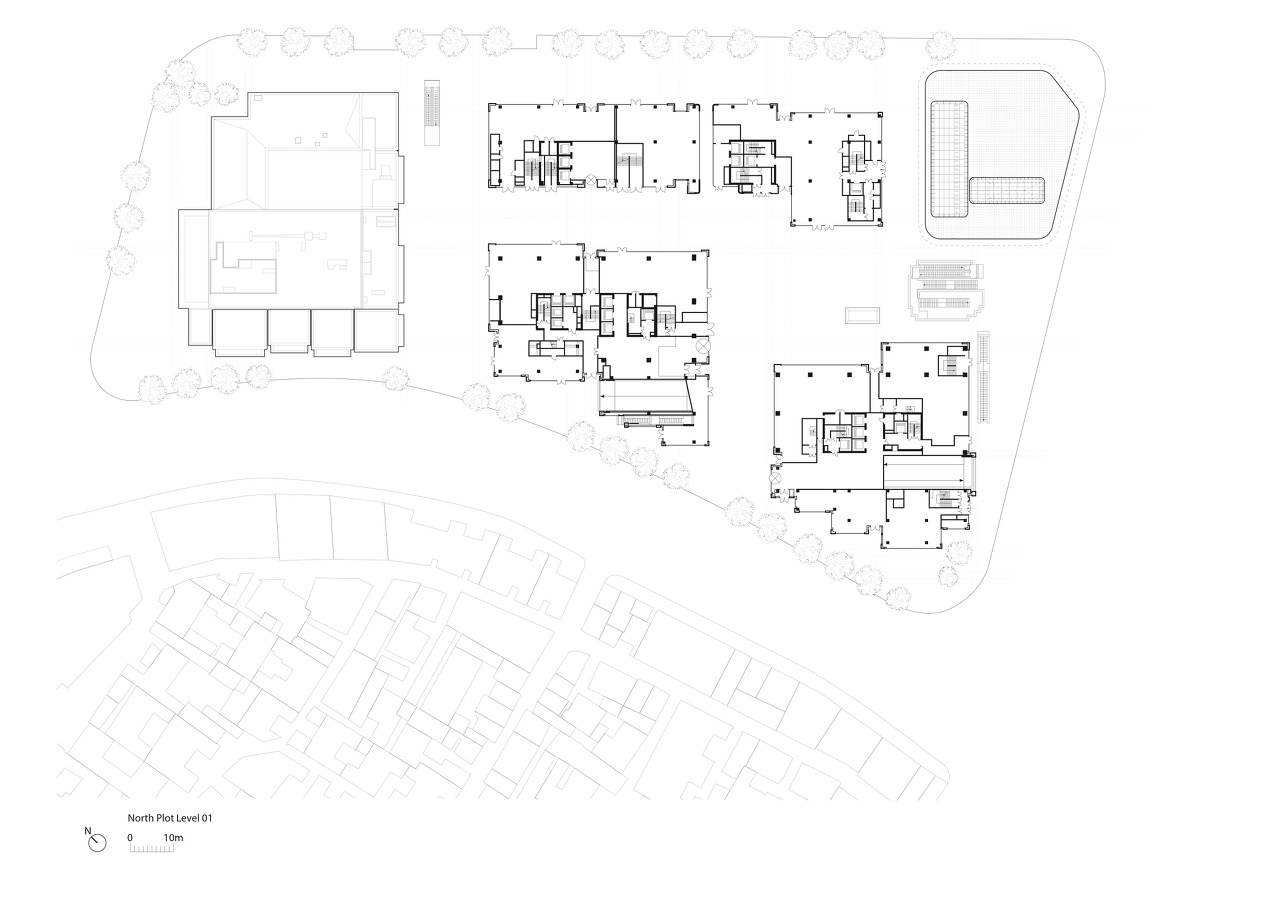

North Plot Level 01, Floor plan



참고자료

ArchDaily - Bund Finance Centre





3. Al Bahar Towers

[기본정보]

• 건축가: Aedas Architects
• 건축높이: 145m
• 건축연도: 2012년 완공
• 위치: Abu Dhabi

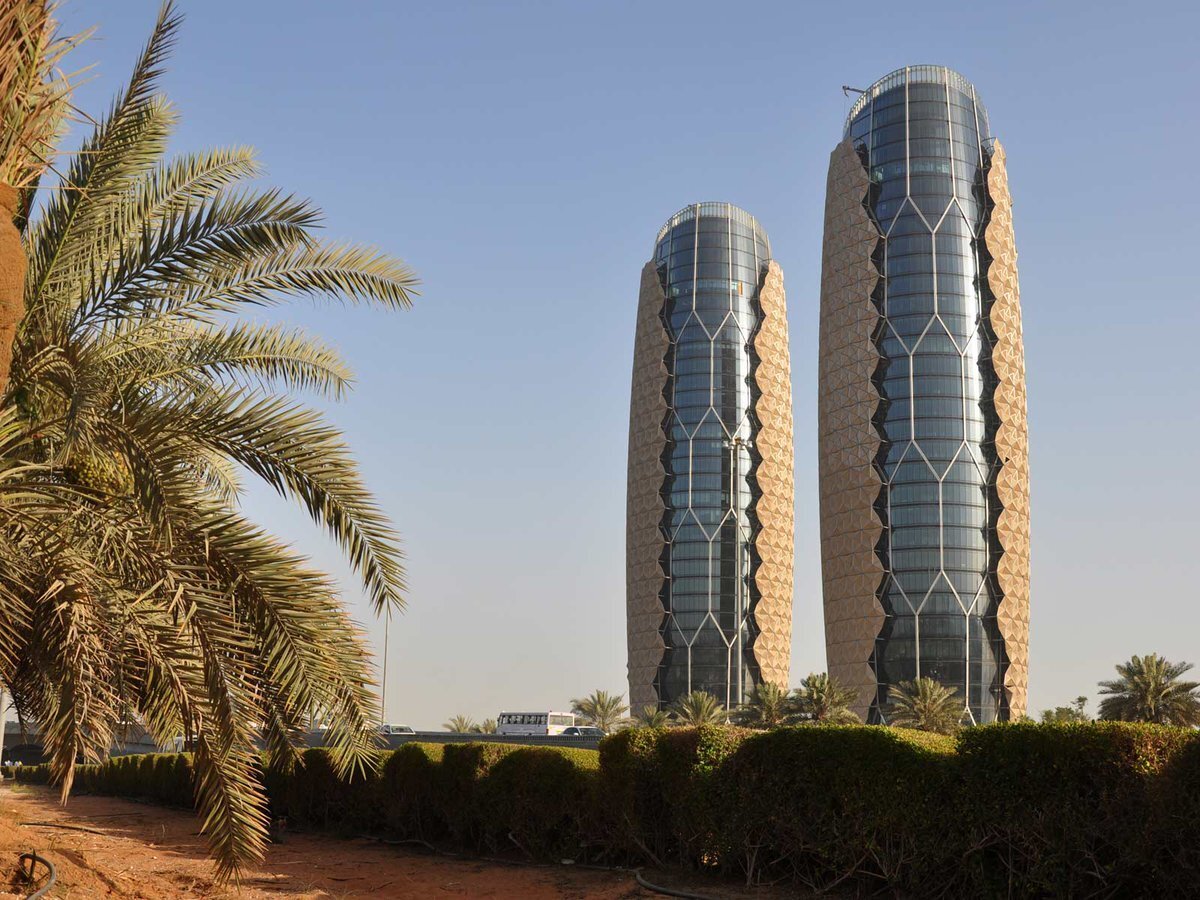

Kinetic Facade의 예시를 보여주는 건물이다. 파사드 패널로 이루어진 스크린은 커튼월로 작동하며, 건물의 외부로부터 2m 정도 떨어져 건물을 감싸고 있다. 각 삼각형은 섬유 유리로 덮여 있고 태양의 움직임에 반응하도록 프로그램되어 있다. 저녁에는 모든 스크린이 닫히고 태양의 움직임에 따라 반응하기 때문에 태양열 증가를 50% 이상 감소시키며 건물의 에너지 이용(에어컨 사용)을 감소시킬 것으로 추정된다. 지속 가능한 엔지니어링을 키네틱 파사드로 풀어낸 건축사례로 아부다비의 날씨와 환경에 맞춰 최적의 건축물을 만들어 냈다.



아부다비의 날씨가 굉장히 극적이기 때문에 환경설계를 최우선으로 진행해야 했다. 쾌적한 내부 환경을 위해 강한 열을 차단하고 모래가 건물의 구조를 손상시키지 않도록 진행했다.

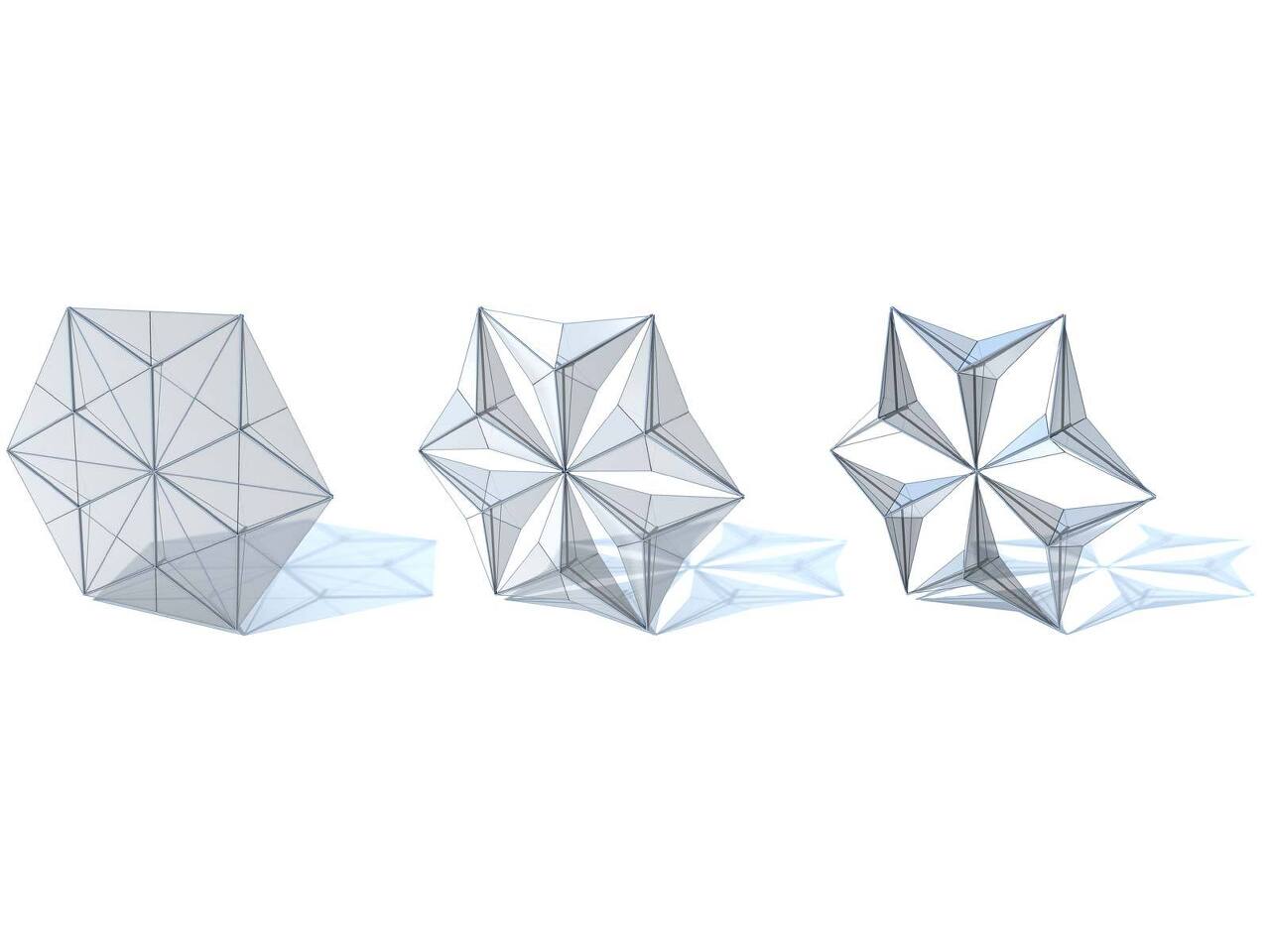

Responsive Facade © Aedas



이 탑의 음영 시스템은 Aedas의 컴퓨터 디자인 팀에 의해 개발되었다. 작동된 파사드 패널의 기하학적 구조에 대한 매개 변수 설명을 사용하여 팀은 일 년 중 다른 날 동안 태양 노출과 변화하는 입사각에 대응하여 작동을 시뮬레이션할 수 있었다. 이 삼각형들은 이슬람 격자 음영 장치인 "Mashrabiya"에서 영감을 받아 문화적 신호를 얻는 반응성 파사드를 디자인했다.





참고자료

ArchDaily - Al Bahar Towers



[2022.10.24. 업데이트]
